線表の図

基本的なTikZの機能を使えば、線を引き、目盛りを付け、日付の値や注釈を追加するのはそれほど難しくありません。

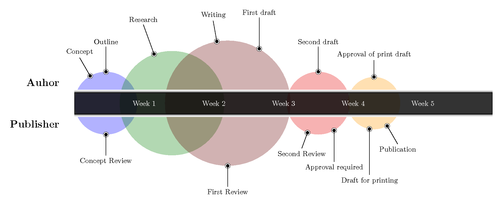

この例では、timelineライブラリを使った、もう一つのカラフルであらかじめデザインされた方法を示します。

timelineライブラリがTikZの公式の一部になる、またはCTANで利用できるようになるまでの間は、著者のリポジトリ https://github.com/cfiandra/timeline から tikzlibrarytimeline.code.tex をダウンロードできます。ほかのパッケージと同様にTeXツリーにインストールできますが、最も簡単なのはメインのTeX文書と同じフォルダーに置く方法です。

詳しい解説は第6章「図表の作成」：レシピ54 線表を作るをご覧ください。

お好みで編集してコンパイルしてください。

\documentclass[border = 10pt]{standalone}
\usepackage{tikz}
\usetikzlibrary{timeline}
\begin{document}
\begin{tikzpicture}
  \timeline{5}
  \begin{phases}
    \initialphase{involvement degree=3cm,phase color=blue}
    \phase{between week=1 and 2 in 0.4,
      involvement degree=5cm,phase color=green!50!black}
    \phase{between week=2 and 3 in 0.2,
      involvement degree=6cm,phase color=red!40!black}
    \phase{between week=3 and 4 in 0.5,
      involvement degree=3cm,phase color=red!90!black}
    \phase{between week=4 and 5 in 0.3,
      involvement degree=2.5cm,phase color=red!40!yellow}
  \end{phases}
  \node [xshift=-0.6cm,yshift=1cm,anchor=east,
         font=\Large\bfseries] at (phase-0.180) {Auhor};
  \node [xshift=-0.6cm,yshift=-1cm,anchor=east,
         font=\Large\bfseries] at (phase-0.180) {Publisher};
  \addmilestone{at=phase-0.120,direction=120:1cm,
    text={Concept}, text options={above}}
  \addmilestone{at=phase-0.90,direction=90:1.2cm,
    text={Outline}}
  \addmilestone{at=phase-1.110,direction=110:1.5cm,
    text={Research}}
  \addmilestone{at=phase-2.100,direction=100:1cm,
    text={Writing}}
  \addmilestone{at=phase-2.60,direction=90:1.5cm,
     text={First draft}}
  \addmilestone{at=phase-3.90,direction=90:1.2cm,
    text={Second draft}}
   \addmilestone{at=phase-4.90,direction=90:0.8cm,
     text={Approval of print draft}}
   \addmilestone{at=phase-0.270,direction=270:1cm,
     text={Concept Review}, text options={below}}
   \addmilestone{at=phase-2.270,direction=270:1cm,
    text={First Review}}
   \addmilestone{at=phase-3.250,direction=250:0.8cm,
     text={Second Review}}
   \addmilestone{at=phase-3.300,direction=270:1.5cm,
     text={Approval required}}
   \addmilestone{at=phase-4.260,direction=270:2.2cm,
    text={Draft for printing}}
  \addmilestone{at=phase-4.300,direction=300:1cm,
    text={Publication}}
\end{tikzpicture}
\end{document}

ダウンロードはこちら： timeline.tex • timeline.pdf
Overleafで開く： timeline.tex
